| 유입형 |

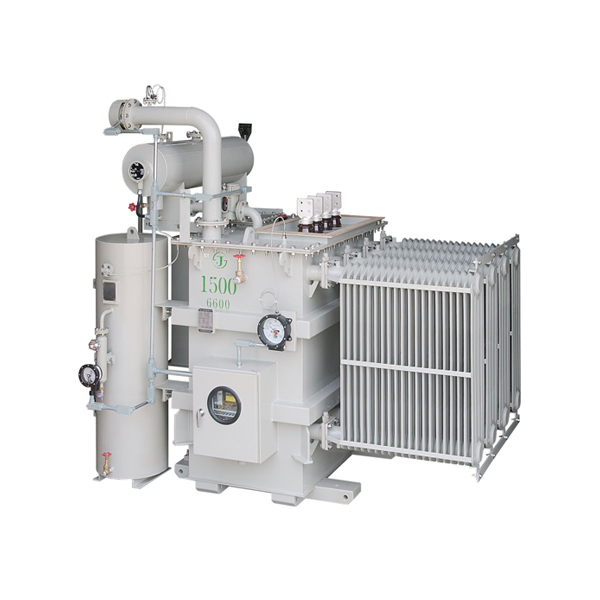

철심재료를 규소강판 대신 아몰퍼스 메탈을 사용하여 무부하손을 기존 변압기의 75%이상 절감한 절전형 유입변압기입니다.
(1) 무부하손실 저감
비정질 구조 및 초박판 철심 소재에 의한 최소의 무부하손실
(2) 경제성
"손실절감에 의한 변압기의 운전보수비절감 및 변압기의 수명 연장 기대"
(3) 고조파 저감
고주파 및 고조파 대역에서 우수한 자기적 특성에 의한 고효율 및 컴팩트화 |
|
| |
| 적용 가능 규격 |
IEC 60076, JEC 2200, KS C 4317 |
| 주파수 |
50, 60Hz |
|
|
|
| 표준절연레벨 BIL (kV) |
계통전압 |
| 상용주파 내전압 |
| 충격전압 | |
| 24 |
7.2 |
3.6 |
0.6이하 |
| 50 |
22 |
16 |
3 |
| 150 |
60 |
40 |
- | |
| 1차 정격전압(kV) |
|
| 1차 탭전압(kV) |
F23.9-R22.9-
21.9-20.9-19.9 |
F6.9-R6.6-6.3-
6.0-5.7 |
F3.45-R3.3-3.15-
3.0-2.85 |
- | |
| 2차 정격전압(kV) |
6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | |
|
|
