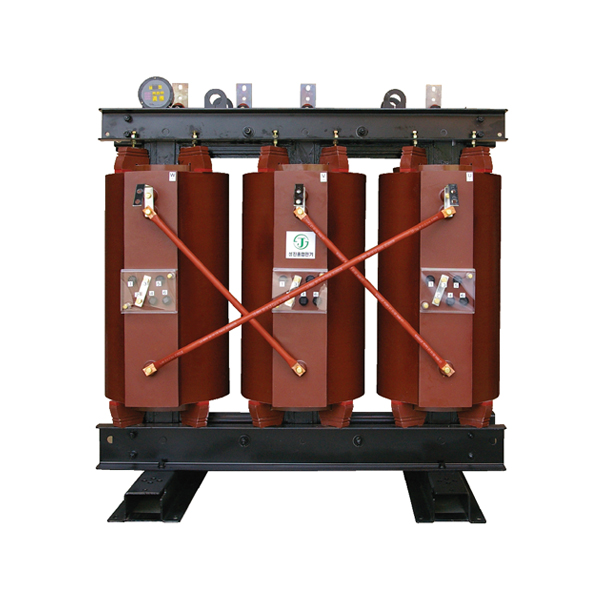

    몰드변압기(표준소비효율)
    몰드변압기의 철심 소재로 자구 미세화 강판 또는 저손실 방향성 규소강판을 사용하고 권선 제조 방법을 개선 하므로써 총손실(무부하손+부하손)을 최적화 시키고 소음을 획기적으로 줄인 고효율 저소음 변압기입니다.

    (1) 무부하손 저감
    자구미세화강판 및 저손실 방향성 규소강판을 이용하여 기존의 변압기에 비해 무부하손을 50% 이상 저감하여 대기전력 절감.
    (2) 부하손 저감
    변압기 권선을 효율 높은 설계를 통하여 20% 이상 저감.
    (3) 저소음
    KS규격대비 7~11dB이상 개선시켜 사용환경 개선.

    적용 가능 규격 IEC 60076-11, KS C 4311
    주파수 50, 60Hz
    절연종별 B종 or F종
    권선온도상승 80℃ or 100℃
    표준절연레벨 BIL (kV) 계통전압
    상용주파 내전압
    충격전압
    24 7.2 3.6 0.6이하
    50 20 10 3
    95 40 20 -
    1차 정격전압(kV)
    22.9 6.6 33.3 0.6이하
    1차 탭전압(kV)
    F23.9-R22.9-
    21.9-20.9-19.9    		 F6.9-R6.6-6.3-
    6.0-5.7    		 F3.45-R3.3-3.15-
    3.0-2.85    		 -
    2차 정격전압(kV) 6.6, 3.3, 0.48, 0.44, 0.38, 0.22
