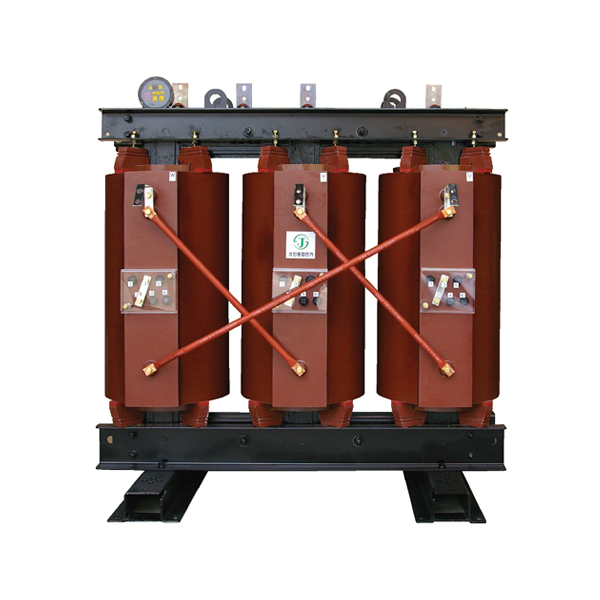

    몰드변압기(최저소비효율)
    Epoxy Resin의 우수한 절연성능 및 분할권선방식의 설계로 충격내전압 특성이 우수한 몰드변압기로서 자기소화성 특성으로 인해 전기 아크에 의한 화재나 폭발의 위험이 없습니다.

    (1) 강한 단락기계력
    몰드 변압기 권선은 고진공 하에서 Epoxy Resin으로 주형되어 단락 시 발생되는 전자기계력, 외부충격 및 이상진동 등에 대해 높은 내구성을 갖음
    (2) 난연성
    난연성능이 우수한 Epoxy Resin을 사용하여 전기아크에 의한 화재 염려가 없으며 자기 소화성을 갖음.
    (3) 용이한 점검 및 유지보수
    간단한 구조 및 탁월한 내습성 등으로 인해 절연성능의 저하가 없어 점검 및 유지보수가 용이.

    적용 가능 규격 IEC 60076-11, KS C 4311
    주파수 50, 60Hz
    절연종별 B종 or F종
    권선온도상승 80℃ or 100℃
    표준절연레벨 BIL (kV) 계통전압
    상용주파 내전압
    충격전압
    24 7.2 3.6 0.6이하
    50 20 10 3
    95 40 20 -
    1차 정격전압(kV)
    22.9 6.6 33.3 0.6이하
    1차 탭전압(kV)
    F23.9-R22.9-
    21.9-20.9-19.9    		 F6.9-R6.6-6.3-
    6.0-5.7    		 F3.45-R3.3-3.15-
    3.0-2.85    		 -
    2차 정격전압(kV) 6.6, 3.3, 0.48, 0.44, 0.38, 0.22
