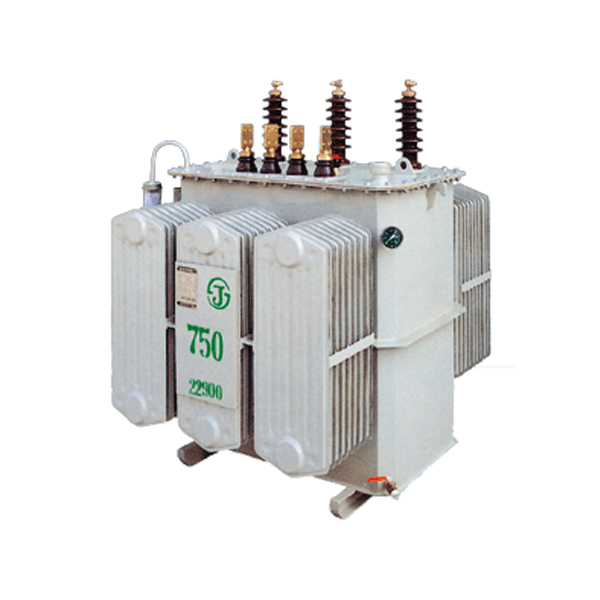

배전용전압기(최저소비효율)
절연 매체로 절연유를 사용한 유입식 변압기는 소비자의 최대만족을 위해서 소비자의 요구를 최대한 반영하여 주문 생산됩니다.
(1) 신뢰성
전계 및 자계 해석기술을 이용한 절연설계와 최적의 냉각구조 설계로 신뢰성을 확보
(2) 컴팩트한 설계
권선은 용량, 전압 및 용도에 따라 구조 및 방법이 다르며 도체의 크기는 허용전류, 온도상승, 외부단락 사고시에 발생되는 전자력에·충분히 견딜 수 있도록 선정
적용 가능 규격
IEC 60076, JEC 2200, KS C 4317
주파수
50, 60Hz
온도상승
유온
권선
60℃
65℃
표준절연레벨 BIL (kV)
계통전압
상용주파 내전압
충격전압
24
7.2
3.6
0.6이하
50
22
16
3
150
60
40
-
1차 정격전압(kV)
22.9
6.6
33.3
0.6이하
1차 탭전압(kV)
F23.9-R22.9-
21.9-20.9-19.9
F6.9-R6.6-6.3-
6.0-5.7
F3.45-R3.3-3.15-
3.0-2.85
-
2차 정격전압(kV)
6.6, 3.3, 0.48, 0.44, 0.38, 0.22
