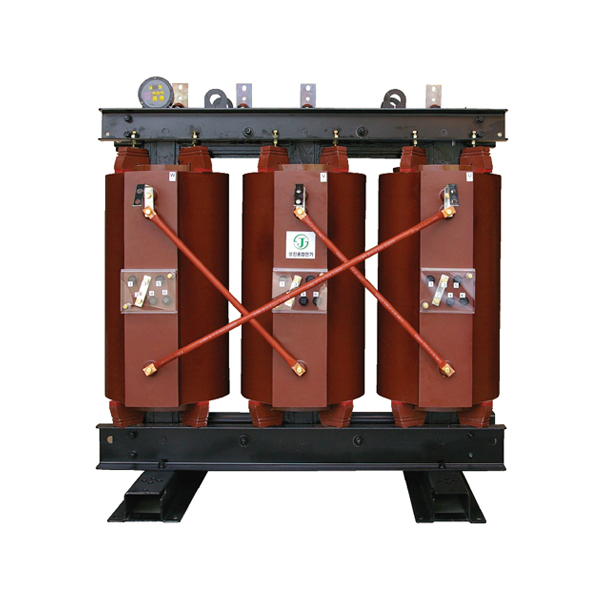

| モールド変圧器（標準消費効率） |
モールド変圧器の鉄芯素材で字句微細化鋼板や低損失方向性珪素鋼板を使用して 巻線の製造方法を改善することで総損失（無負荷損＋負荷損）を最適化させ、騒音を画期的に減らした高効率、低騒音変圧器です。
(1)無負荷損の低減
字句微細化鋼板を利用して、既存の変圧器に比べて 無負荷損を50％以上低減して待機電力を削減する。
(2)負荷損の低減
効率の高い変圧器の巻線を通じて20以上％低減する
(3)低騒音
KS規格比7dB～11dB以上改善させ、使用環境を改善解散する。 |
|
| |
| 적용 가능 규격 |
IEC 60076-11, KS C 4311 |
| 주파수 |
50, 60Hz |
| 절연종별 |
B종 or F종 |
| 권선온도상승 |
80℃ or 100℃ |
| 표준절연레벨 BIL (kV) |
계통전압 |
| 상용주파 내전압 |
| 충격전압 | |
| 24 |
7.2 |
3.6 |
0.6以下 |
| 50 |
20 |
10 |
3 |
| 95 |
40 |
20 |
- | |
| 1차 정격전압(kV) |
|
| 1차 탭전압(kV) |
F23.9-R22.9-
21.9-20.9-19.9 |
F6.9-R6.6-6.3-
6.0-5.7 |
F3.45-R3.3-3.15-
3.0-2.85 |
- | |
| 2차 정격전압(kV) |
6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | |
|
|
