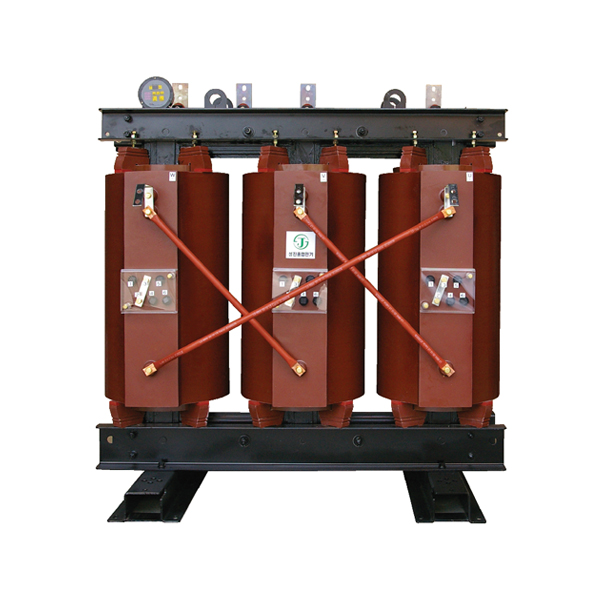

モールド変圧器(最低消費効率) |
Epoxy Resinの優秀な絶縁性能と分割巻線方式の設計の、衝撃耐電圧特性の優秀なモールド変圧器として自己消火性特性であるので 電気アークによる火災や爆発の危険性がありません。
(1)強い段落機械力 モールド変圧器の巻線は高真空の下でEpoxy Resinに鋳型され, 短絡時発生される電子機械力、外部からの衝撃や異常振動などに対して高い耐久性を備える。 (2)難燃性 難燃性能の優秀なEpoxy Resinを使用して、電気アークによる火災心配がなく、自己消火性を備える。 (3)容易な点検と保守 簡単な構造と優れた耐湿性による絶縁性能の低下が無いので 点検と保守が容易である。
|
|
|
適用可能の規格 |
IEC 60076-11, KS C 4311 |
周波数 |
50, 60Hz |
絶縁種別 |
B種 or F種 |
巻線の温度上昇 |
80℃ or 100℃ |
標準的な絶縁レベル
BIL (kV) |
系統電圧 |
商用周波耐電圧 |
衝撃電圧 | |
24 |
7.2 |
3.6 |
0.6以下 |
50 |
20 |
10 |
3 |
95 |
40 |
20 |
- | |
1次定格電圧(kV) |
|
1次のタブの電圧(kV) |
F23.9-R22.9- 21.9-20.9-19.9 |
F6.9-R6.6-6.3- 6.0-5.7 |
F3.45-R3.3-3.15- 3.0-2.85 |
- | |
二次定格電圧(kV) |
6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | |
|
|
