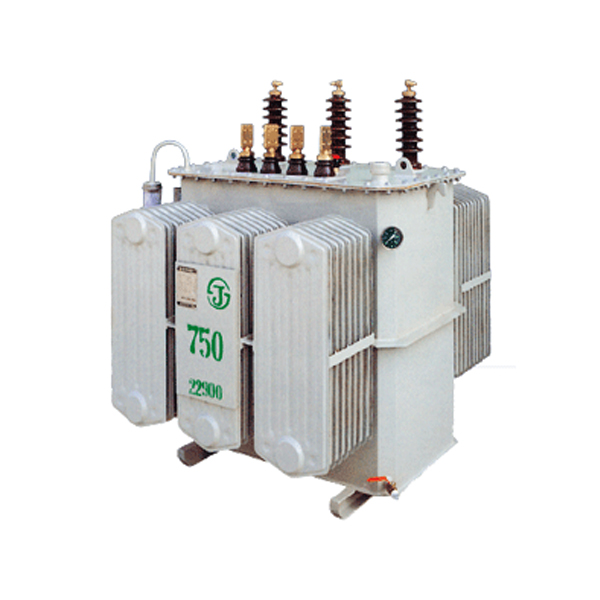

| 配電変圧器（最低消費効率） |
絶縁媒体として絶縁油を使用する油入式変圧器は消費者の最大満足を引き出すために、消費者の要求を最大に反映して注文生産されます。
(1)信頼性
電界と磁界解析技術を利用した絶縁設計と最適の冷却構造の設計で信頼性を確保する。
(2)コンパクトな設計
巻線は用量、電圧と用度によって構造と方法が異なり、導体のサイズは、許容電流、温度上昇、外部短絡事故詩発生する電子力に 十分耐えられるよう選定する。
|
|
| |
| 適用可能の規格 |
IEC 60076, JEC 2200, KS C 4317 |
| 周波数 |
50, 60Hz |
|
|
|
標準的な絶縁レベル
BIL (kV) |
系統電圧 |
| 商用周波耐電圧 |
| 衝撃電圧 | |
| 24 |
7.2 |
3.6 |
0.6이하 |
| 50 |
22 |
16 |
3 |
| 150 |
60 |
40 |
- | |
| 1次定格電圧(kV) |
|
| 1次のタブの電圧(kV) |
F23.9-R22.9-
21.9-20.9-19.9 |
F6.9-R6.6-6.3-
6.0-5.7 |
F3.45-R3.3-3.15-
3.0-2.85 |
- | |
| 二次定格電圧(kV) |
6.6, 3.3, 0.48, 0.44, 0.38, 0.22 | |
|
|
