Energy-saving oil-immersed transformer with more than 75 percent reduction of no-load loss using amorphous metal instead of silicone sheet.

No-load loss reduction

Minimal no-load loss by amorphous structure and super-laminate metal pin materials.

Economic efficiency

Operation and maintenance cost decrease and life extension expectation of transformer by the loss reductio.

Harmonic wave reduction

High Efficiency and compactification by excellent magnetic characteristics in the high frequency and harmonic wave band.

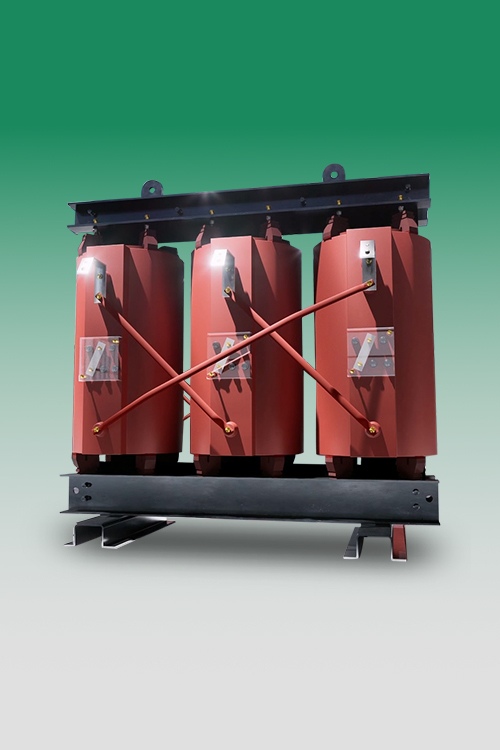

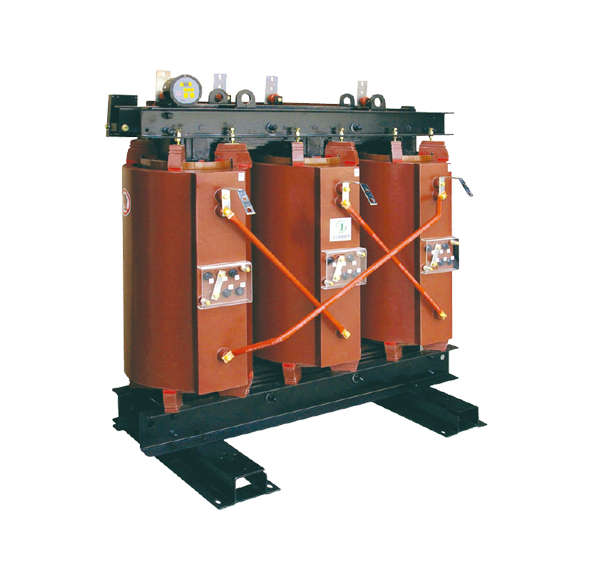

에폭시 수지로 몰딩된 건식 변압기로, 높은 신뢰성과 안전성, 친환경성을 갖추고 있으며 화재 안전성과 유지보수 편의성이 요구되는 실내 설치 환경에 적합합니다.

화재 안전성 및 친환경성

불연 및 자기소화(Self-Extinguishing) 특성을 갖추고 있어 화재 및 절연유 누유 위험이 없으며, 건물·지하철·병원·상업시설 등 다양한 장소에 적합합니다.

높은 신뢰성

우수한 내습성, 방진성 및 내오염 특성을 바탕으로 열악한 환경에서도 안정적인 운전이 가능합니다.

유지보수 최소화

절연유를 사용하지 않아 유지보수가 간편하며, 운영 비용 절감과 장기적인 신뢰성 향상에 기여합니다.

콤팩트 설계

최적화된 절연 구조를 적용하여 설치 공간을 최소화하고 공간 활용 효율을 높였습니다.

Applicable Standard		IEC 60076-11, KS C 4311
Frequency		50, 60Hz
Insulation class		B or F
Temperature rise		80℃ or 100℃
BIL (kV)	System Voltage	24	7.2	3.6	0.6 below
	Power frequency withstand voltage	50	20	10	3
	Impulse Voltage	95	40	20	-
Primary voltage (kV)		22.9	6.6	33.3	0.6 below
Tap voltage (kV)		F23.9-R22.9-	F6.9-R6.6-6.3-	F3.45-R3.3-3.15-	-
		21.9-20.9-19.9	6.0-5.7	3.0-2.85
Secondary voltage (kV)		6.6, 3.3, 0.48, 0.44, 0.38, 0.22
