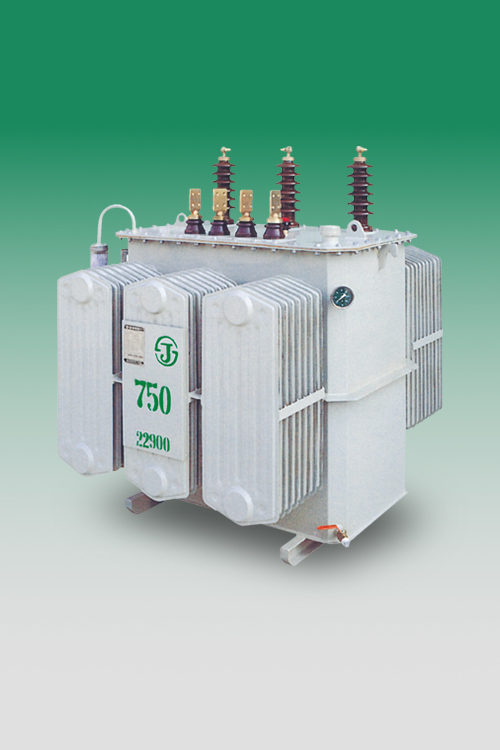

Sungjin’s oil-immersed distribution transformers are designed and manufactured to meet diverse customer requirements, ensuring reliable performance and stable operation.

High Reliability

Our transformers achieve excellent reliability through optimized cooling systems and advanced insulation design, supported by electromagnetic analysis technology.

Compact Design

Coil configurations are optimized according to capacity, voltage, and application requirements. Conductor sizing is carefully determined to withstand electromagnetic forces during fault conditions while maintaining current-carrying capacity, temperature rise limits, and insulation performance.

성진의 유입 배전용 변압기는 다양한 고객 요구사항을 만족할 수 있도록 설계 및 제작되어 안정적인 성능과 신뢰성 있는 운전을 제공합니다.

높은 신뢰성

최적화된 냉각 시스템과 우수한 절연 설계, 그리고 전자계 해석 기술을 바탕으로 뛰어난 신뢰성을 구현하였습니다.

콤팩트 설계

코일 구조는 용량, 전압 및 사용 조건에 따라 최적화되어 설계되며, 도체 규격은 사고 시 발생하는 전자기력을 충분히 견딜 수 있도록 선정됩니다. 또한 전류 용량, 온도상승 한계 및 절연 성능을 종합적으로 고려하여 안정적인 운전이 가능하도록 설계되었습니다.

Applicable Standard		IEC 60076, JEC 2200, KS C 4317
Frequency		50, 60Hz
Temperature rise	Oil	60℃
Temperature rise	Winding	65℃
BIL (kV)	System Voltage	24	7.2	3.6	0.6 below
	Power frequency withstand voltage	50	22	16	3
	Impulse Voltage	150	60	40	-
Primary voltage (kV)		22.9	6.6	33.3	0.6 below
Tap voltage (kV)		F23.9-R22.9-	F6.9-R6.6-6.3-	F3.45-R3.3-3.15-	-
Tap voltage (kV)		21.9-20.9-19.9	6.0-5.7	3.0-2.85	-
Secondary voltage (kV)		6.6, 3.3, 0.48, 0.44, 0.38, 0.22w

적용규격		IEC 60076, JEC 2200, KS C 4317
주파수		50 / 60 Hz
허용온도 상승	Oil	60℃
	Winding	65℃
절연 내력 (BIL)	계통전압 (kV)	24	7.2	3.6	≤ 0.6
	상용주파 내전압 (kV)	50	22	16	3
	뇌임펄스전압 (kV)	150	60	40	-
1차전압 (kV)		22.9 / 6.6 / 3.3 / ≤ 0.6
탭절환 범위 (kV)	22.9 kV	23.9 - 22.9 - 21.9 - 20.9 - 19.9
	6.6 kV	6.9 - 6.6 - 6.3 - 6.0 - 5.7
	3.3 kV	3.45 - 3.3 - 3.15 - 3.0 - 2.85
2차전압 (kV)		6.6 / 3.3 / 0.48 / 0.44 / 0.38 / 0.22
